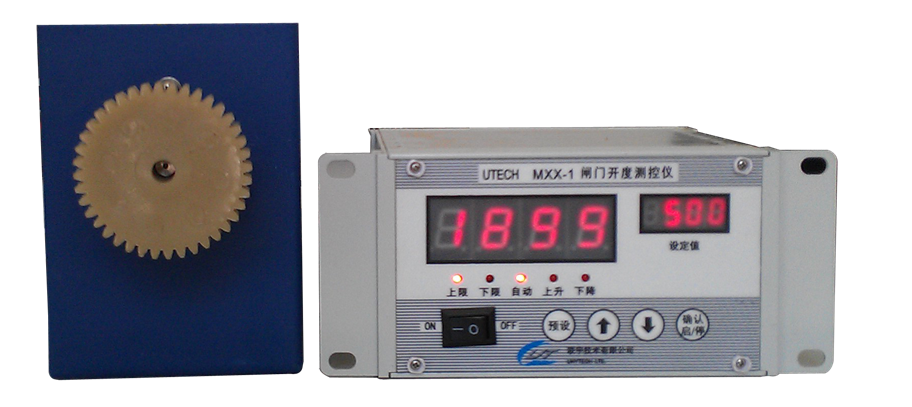

　　UTECH·MXX-1闸门开度仪，是根据水利工程的实际需要而制造的，它和接触式或光电式绝对编码器相配合组成闸门开度测控装置。闸门开度仪采用嵌入式微处理器技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；四个继电器动作（上限、下限、上升-自动启门、下降-自动闭门）， 远程讯响提示（选配），4-20mA标准模拟量输出（对应值用户可自行调节），RS485串行通讯接口等。继电器动作预置由仪表面板的按键完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警（静、响可控）功能。该仪表通过内部设定可修改编码器的增量方向、仪表地址编号、内部修正系数等，相对零点，用户可轻松地查看和设置，是理想的闸门开度测控仪表。



技术指标

1、测量范围： 0～9999mm(或0-9999cm)

2、分 辨 率：　1mm(或1cm)

3、精度：±0.1%×量程±1mm(或1cm)

4、分段调节系数：(1-60000)/10000三层缠绕分段修正(三组分段点用户可轻松设置)

5、输入信号（光电隔离）：并行格雷码(编码输入通道16路)

6、输入接点信号（光电隔离）：输入接点通道3路

7、输出信号(光电隔离)：4-20mA标准模拟量输出(对应值用户可自行调节)(选配)

8、通讯接口:  RS485 接口(支持MODBUS-RTU协议)

9、输出接点：

●上限：测量值大于等于上限值，声、光报警，上限继电器动作，闸门停止；

●下限：测量值小于等于下限值，声、光报警，下限继电器动作，闸门停止；

●上升：自动启门。即自动控制中，启门继电器动作，闸门上升；

●下降：自动闭门。即自动控制中，闭门继电器动作，闸门下降；

●远程讯响提示：继电器在远程输入的时间内动作（远程讯响提示继电器接点-常开型，一般采用4-20mA标准模拟量输出端“I+和I-”）（选配）

●触点容量：  AC220V/5A    DC125V/ 5A；

10、工作环境：无剧烈振动防尘场所；  温度：-20—60℃  湿度：≤95%

11、工作电压： AC220V±10%    50HZ

12、机箱尺寸∥(开口尺寸)(单位mm)：高88×宽202×深160∥(高89×宽160)。
