硬件产品

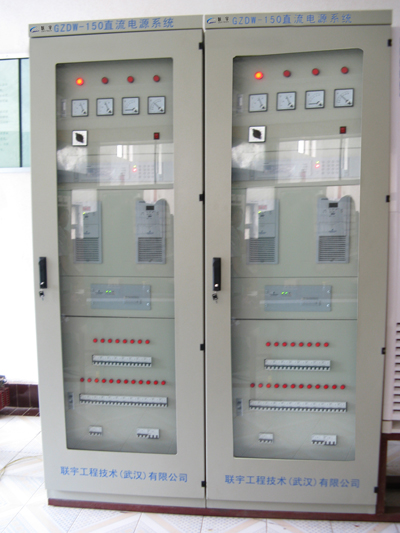

直流屏





    直流系统是为全站设备提供直流电源,屏体应采用单元模块化全组装封闭式结构。屏内设备的布置及安装方便屏外电缆的引入及连接,所有馈线的引出均连接到接线端子。
    1、系统工作原理
    两路市电经过交流切换输入一路交流,给各个充电模块供电。充电模块将输入三相交流电转换为直流电,给蓄电池充电,同时给合闸母线负载供电,另外合闸母线通过降压装置给控制母线供电。
   系统中的各监控单元受主监控的管理和控制,通过通讯将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息,用户也可触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统。
   系统除交流监控、直流监控、开关量监控等基础单元外,还可以配置绝缘监测、电池巡检等功能单元,用来对直流系统进行全面监控。
   2系统特点
※  采用模块化设计,N+1热备份,可平滑扩容。
※  模块采用国际最新软开关电源技术,95%以上的元器件采用高质量的知名品牌器件。采用硬件低差自主均流技术,模块间输出电流最大不平衡度小于5%。
※  高频整流模块硬件低差自主均流,多个充电模块并机运行时,具有理想的均流性能,保证系统的可靠运行
※  模块可带电插拔,更换安全方便。
※  系统可选择两路交流自动切换输入,主从备份,可靠性高。
※  模块自带监视器,具有液晶显示窗口,真正意义上的人机对话;
※  监控系统配有标准RS485、RS232接口,采用电力部标准通信规约,方便接入综合化系统或单独组网,实现“四遥”及无人值守。
※  直流系统中各功能单元均为具有CPU的智能化单元,具有自诊断能力;单元与单元、单元与监控器之间全部是数字通讯且输入输出电气全隔离
※  监控系统采用串行总线结构、分散控制集中管理的智能监控模式
※  除可以管理单电池组系统以外,还可以管理双电池组系统(指一套系统控制管理两组电池分别独立进行均/浮充,两组之间互不干扰),可带两组电池巡检仪。
※  可满足母线分段要求,包括微机绝缘检测仪也可满足母线分段的要求。
※  具有先进的电池自动管理及温度补偿功能。
